熔体泵内部结构介绍

熔体泵是一种常见的高温、高粘度介质输送设备。它通常安装在挤出机与模头之间，或安装在反应釜、管道系统等位置，主要作用是对熔体进行增压、稳压和定量输送。要理解熔体泵为什么能够稳定输出流量，首先需要了解它的内部结构。

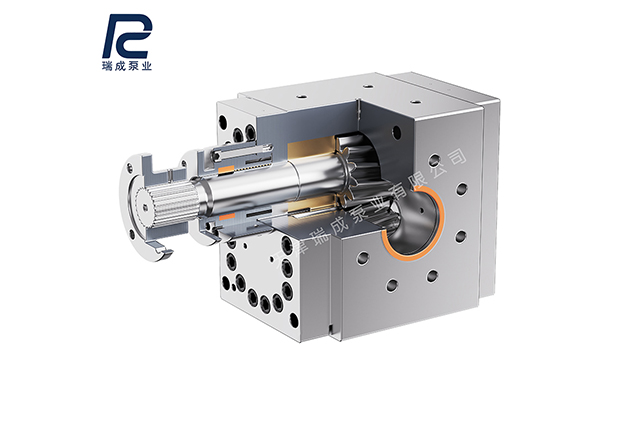

熔体泵的核心结构主要由泵体、前后端盖、主动齿轮、从动齿轮、泵轴、滑动轴承、密封系统、加热或保温结构等部分组成。各部件之间配合精密，共同形成封闭的输送腔体。当驱动装置带动主动轴旋转时，主动齿轮带动从动齿轮同步啮合，熔体从进口进入齿槽空间，沿泵腔内壁被连续带向出口，从而实现稳定输送。

泵体是熔体泵的主体承压部件，也是内部流道和齿轮运行空间的基础。由于熔体泵长期面对高温、高压、高粘度工况，泵体材料通常需要具备较高的强度、耐热性和耐磨性。对于腐蚀性或含填充物较多的物料，还需要根据工况选择不锈钢、合金钢或特殊耐磨耐腐材料，以减少长期运行中的磨损和腐蚀影响。

齿轮是熔体泵实现容积式输送的关键部件。常见结构包括直齿轮和斜齿轮。齿轮在泵腔内啮合转动时，会将熔体分隔成相对稳定的小容积单元，并随着转动方向持续推送至出口。齿轮加工精度、齿面硬度、啮合间隙和端面间隙，都会直接影响泵的输出稳定性、压力波动和使用寿命。如果齿轮或端面磨损严重，内部回流增大，熔体泵就可能出现流量下降、压力不稳等问题。

轴承和轴套主要用于支撑齿轮轴稳定旋转。熔体泵内部通常不适合使用普通润滑油，因为润滑油可能污染熔体物料。因此，在很多高分子熔体输送工况中，物料本身会在一定程度上起到润滑和冷却作用。这也是为什么熔体泵严禁长时间空转的重要原因。一旦泵腔内没有物料，齿轮、轴套和轴承之间容易形成干摩擦，轻则加剧磨损，重则造成抱死或零部件损坏。

密封结构是熔体泵内部设计中非常重要的一环。熔体泵输送的介质温度高、粘度大，且系统压力较高，如果密封设计不合理，容易出现渗漏、结焦、轴端磨损等问题。根据不同工况，熔体泵可采用填料密封、机械密封、熔体动密封或组合密封结构。对于温度高、压力波动明显或物料容易碳化的场景，密封结构需要兼顾耐温、耐压、耐磨和可维护性。

加热与保温结构也是熔体泵区别于普通齿轮泵的重要部分。高分子熔体对温度非常敏感，温度过低会导致粘度升高、流动性变差，甚至造成泵内阻力增大；温度过高又可能引起物料降解或碳化。因此，熔体泵通常会配置电加热、热媒夹套或流道加热结构，使泵体温度保持在合理范围内，保证熔体在进入泵腔、经过齿轮输送、从出口排出时都能保持稳定流动状态。

天津瑞成泵业有限公司在熔体泵设计和制造过程中，注重内部结构与实际工况的匹配。针对塑料挤出、橡胶、热熔胶、化纤、聚合物反应出料等不同应用场景，可根据物料粘度、温度、压力、腐蚀性、含填充物情况以及生产线产量要求，选择合适的排量、齿轮结构、密封形式和加热方式。

总体来看，熔体泵看似结构紧凑，但内部每一个部件都直接关系到设备运行稳定性。泵体决定承压和耐温能力，齿轮决定输送精度，轴承轴套影响旋转稳定性，密封系统关系到安全运行，加热保温结构则影响物料流动状态。只有这些结构合理配合，熔体泵才能在高温、高压、高粘度工况下实现稳定、连续、精准的熔体输送。
