板式换网器与柱式换网器的特性与选择

物料从挤出机进入后端模头或熔体泵前，通常需要经过过滤环节。换网器的作用，是通过滤网拦截熔体中的杂质、未熔颗粒、炭化物等异物，减少杂质对后端设备和制品质量的影响，使生产过程更加稳定。按照结构形式不同，常见换网器可分为板式换网器和柱式换网器。两类设备都能完成熔体过滤和换网操作，但在结构特点、适用产量、换网稳定性和维护方式上存在差异，选型时需要结合物料状态、产量、压力、过滤面积和连续生产要求综合判断。

一、板式换网器的特点

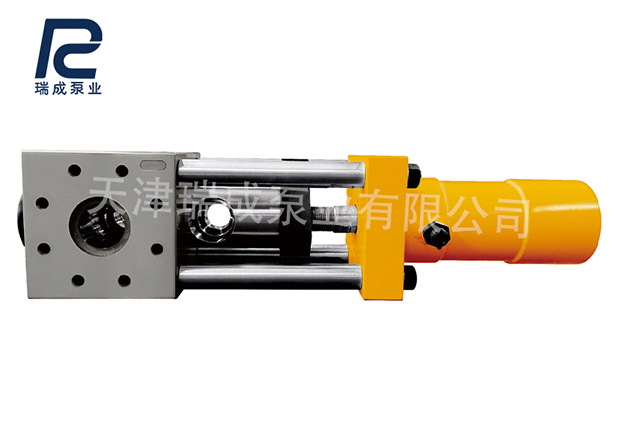

板式换网器通常以滑板或网板作为滤网载体，通过液压或手动方式推动网板移动，实现滤网工位切换。其结构相对简洁，占用空间较小，安装和维护较为方便，是许多常规挤出生产线中应用较多的一类换网设备。

板式换网器的优势在于结构紧凑、操作直观、成本相对适中，适合产量中小、杂质含量不高、换网频率不太高的生产工况。例如普通塑料造粒、片材挤出、管材挤出、型材挤出等生产线，若物料清洁度较好，采用板式换网器即可满足基本过滤需求。

需要注意的是，板式换网器的有效过滤面积通常受网板结构限制。当物料杂质较多、过滤精度要求较高或产量较大时，滤网堵塞速度可能加快，换网频率也会增加。因此，在再生料、填充料或含杂质较多的物料加工中，应根据实际压力变化和换网周期谨慎选择。

二、柱式换网器的特点

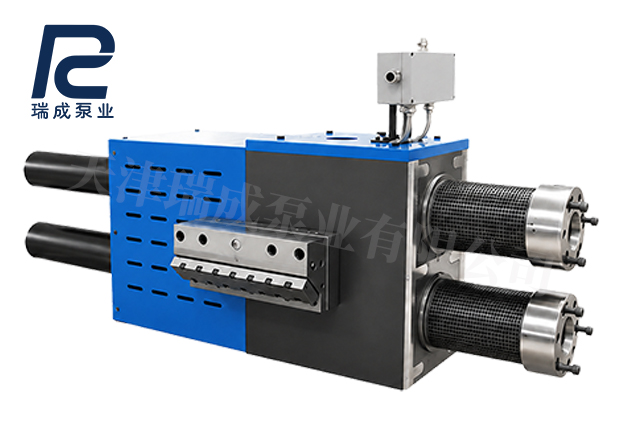

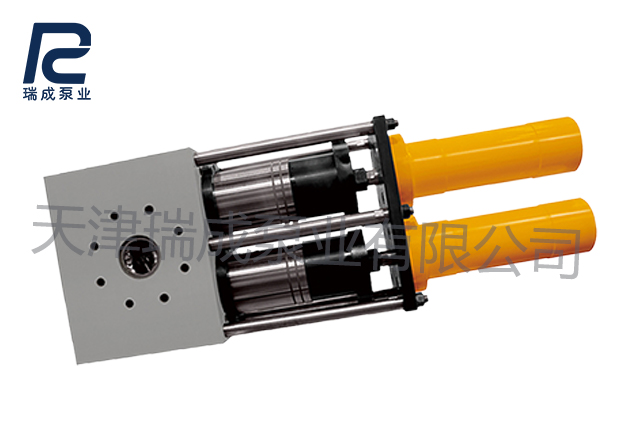

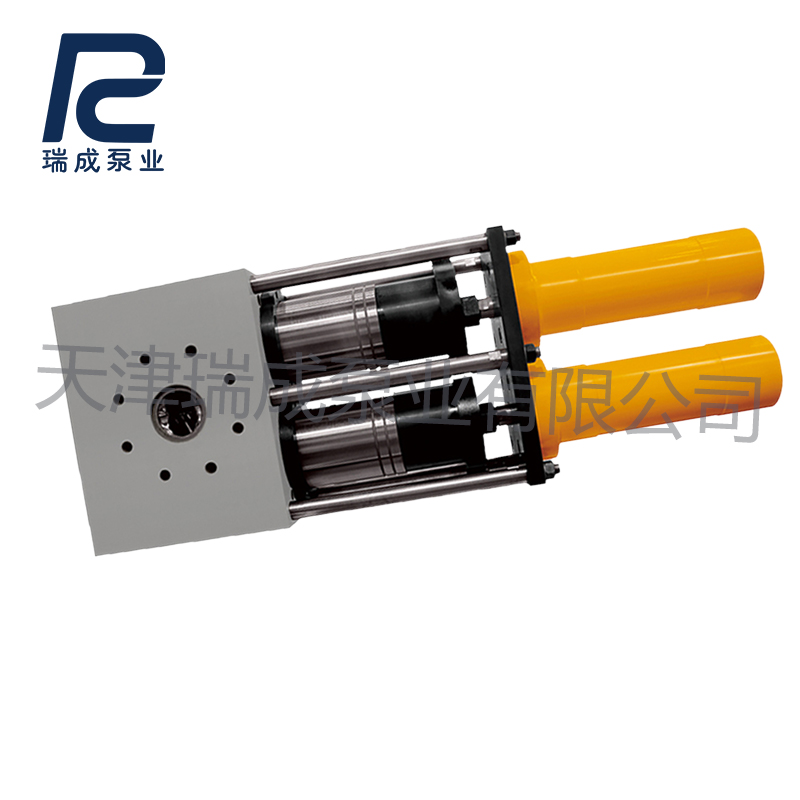

柱式换网器一般以柱塞或滤柱作为滤网载体，常见形式包括单柱式、双柱式及多柱式结构。与板式换网器相比，柱式结构通常可以提供更大的过滤面积，并能在一定程度上降低频繁换网对生产连续性的影响。

柱式换网器更适合产量较大、连续生产要求较高、物料杂质相对较多的工况。双柱式结构在换网时可通过两个过滤通道交替工作，使生产过程保持相对连续，减少停机或断料带来的影响。对于再生塑料造粒、改性塑料、填充母粒、片材板材以及部分高产量挤出线，柱式换网器具有较好的适配性。

同时，柱式换网器结构相对复杂，对加工精度、密封结构和液压系统稳定性要求较高，设备成本和维护要求也会相应提高。因此，在选择柱式换网器时，不仅要关注过滤面积，还要考虑现场安装空间、操作习惯、维护能力和后端工艺稳定性。

三、如何选择更合适的换网器

选择板式换网器还是柱式换网器，不能只看设备名称，而应从生产工况出发。

如果生产线产量适中，物料较干净，换网频率不高，并且希望设备结构简单、维护方便，可以优先考虑板式换网器。它适合多数常规挤出加工场景，能够满足基础过滤与换网需求。

如果生产线产量较大，物料杂质较多，或希望减少换网对连续生产的影响，则可以考虑柱式换网器。尤其是在再生塑料、改性造粒、高填充材料等工况中，更大的过滤面积有助于延长换网周期，降低因滤网堵塞造成的压力波动。

此外，还要关注换网器与熔体泵、模头、挤出机之间的匹配关系。换网器过滤精度过高，可能导致熔体阻力增加；过滤面积不足，容易造成压力升高和换网频繁；与熔体泵配套使用时，还需要考虑入口压力稳定性，避免因前端过滤阻力变化影响泵的供料状态。

四、选型建议

在实际生产中，换网器往往不是单独工作的设备，而是与挤出机、熔体泵、模头及控制系统共同组成完整的熔体输送系统。天津瑞成泵业在为客户提供熔体泵、橡胶泵、胶水泵及相关输送方案时，也可根据物料特性、产量需求、压力条件和现场安装情况，协助客户匹配合适的换网器结构。

对于普通挤出和清洁物料工况，可重点考虑板式换网器的经济性和便利性；对于再生料、高产量或连续生产要求较高的工况，则建议重点评估柱式换网器的过滤面积和运行稳定性。合理选型不仅有助于改善熔体过滤效果，也有助于保护后端熔体泵和模头，提升整线运行的连续性。

总体来看，板式换网器和柱式换网器各有适用场景。前者结构简洁、维护方便，适合常规生产；后者过滤面积较大、连续性更好，适合高产量或杂质较多的工况。只有结合物料、产量、压力、过滤精度和后端设备要求综合判断，才能选择更适合生产线的换网方案。
