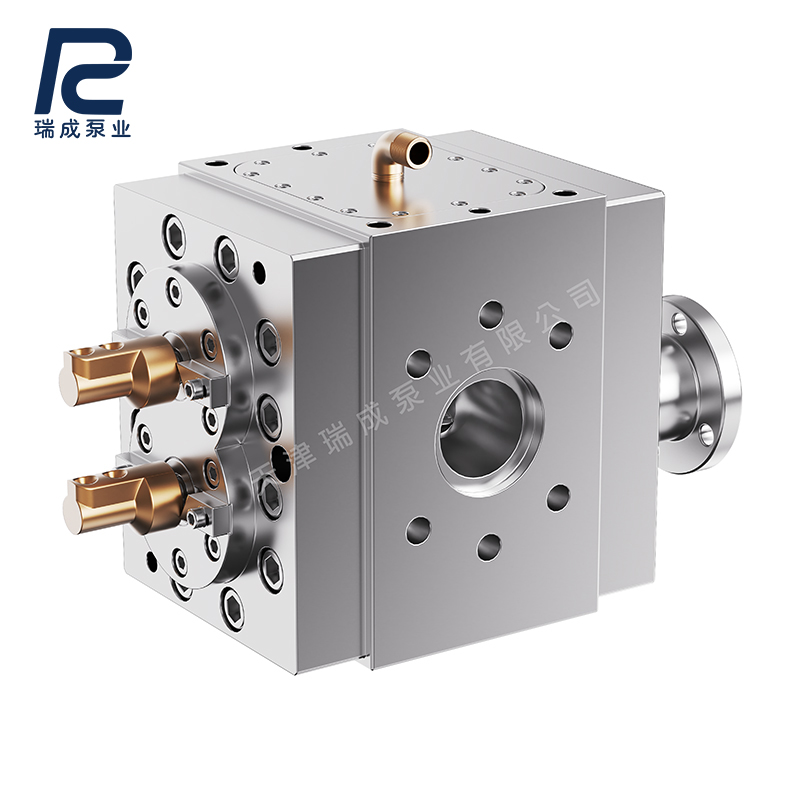

橡胶泵的结构特点

橡胶、弹性体和高黏聚合物在输送过程中容易出现进料困难、流动阻力大、出料波动等情况。普通输送设备面对这类物料时，可能发生打滑、回流、局部滞料、物料焦烧或驱动负荷偏高。橡胶泵根据高黏、高弹物料的流变特性设计，通过齿轮强制输送，为挤出、混炼、过滤和成型环节提供较稳定的物料流量。

一、大尺寸进料口，改善高黏物料喂入状态

橡胶物料流动性较差，仅依靠自身重力很难快速进入泵腔。橡胶泵通常采用较大的进料口和较短的入口流道，减少物料进入泵腔时受到的阻碍。

根据设备安装位置和物料状态，进料端还可以与挤出机、混炼设备或喂料装置连接，使物料在一定压力下进入齿槽。合理的入口结构能够减少供料不足，让齿轮获得较充分的填充。

二、外啮合齿轮结构，形成强制输送

橡胶泵内部一般配置一对相互啮合的齿轮。齿轮转动后，物料被带入齿槽，并沿泵腔两侧向出口移动。两齿轮的啮合区域将进料腔与出料腔分开，可限制物料直接回流。

这种容积式输送方式对物料自身流动性的依赖较小。每转排出的理论体积相对固定，因此可通过调节齿轮转速控制出料量，为后续过滤、压延、挤出或成型设备提供连续供料。

三、宽流道设计，减少滞料和堵料

橡胶及弹性体物料容易在狭窄流道和结构死角中积聚。橡胶泵在流道设计上通常会适当扩大过流截面，并对进出口连接区域进行平滑过渡，减少突然缩径带来的阻力。

泵腔内部还需控制无效空间，避免物料长时间停留。对于对温度和停留时间较敏感的胶料，流道结构是否顺畅，会影响物料更新速度和设备清理难度。

四、齿轮与轴系具有较高承载能力

高黏橡胶在泵腔内产生的剪切阻力较大，齿轮轴需要承受扭矩、径向力和出口压力带来的综合载荷。因此，橡胶泵的齿轮、传动轴和轴承结构需根据排量、转速、黏度及压差进行匹配。

设备通常采用低转速、高扭矩的驱动方式。减速机负责降低转速并放大输出扭矩，联轴器用于连接驱动装置与泵轴。选型时不能只看电机功率，还应结合启动负荷、运行转速和物料温度进行判断。

五、间隙需要结合物料状态设计

齿轮端面、齿顶与泵体之间保留有工作间隙。间隙偏大时，物料回流量可能增加；间隙偏小时，设备升温后可能出现摩擦或转动阻力上升。

橡胶泵需要结合材料热膨胀、工作温度、物料黏度和加工精度配置间隙。合理的间隙既要兼顾密封效果，也要为齿轮平稳转动保留空间。

六、密封结构适应高黏、高压工况

对于黏附性较强或容易结焦的物料，瑞成橡胶泵配置通水管，可在上方通入冷水，有效防止物料焦烧，提高成品率。

泵轴伸出泵体的位置需要设置密封，减少胶料沿轴端外溢。常见形式包括填料密封、螺旋密封和组合密封，具体结构应根据入口压力、出口压力、温度、物料黏度及是否允许少量回料选择。
