熔体齿轮泵内部结构

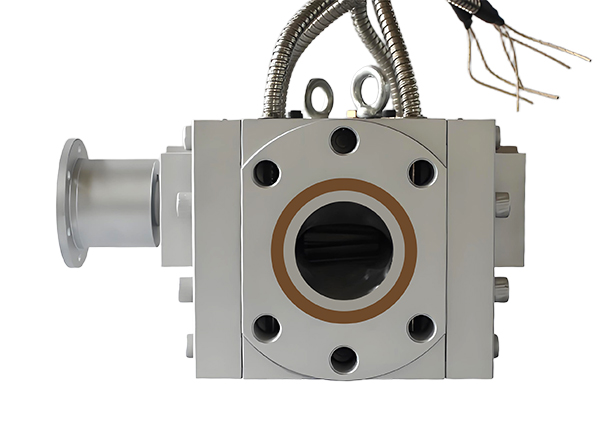

熔体齿轮泵有不少关键部件，像泵体、前后侧盖、齿轮轴、滑动轴承、轴封和密封件等。其中，泵体是整个泵的 “骨架”，既要支撑其他部件，又要固定齿轮，而且内部还设计了进出口通道，能让熔融物料顺畅进出，保证泵正常工作。

齿轮轴是核心部件，分为主动轴和从动轴。主动轴靠电动机等动力带动主动齿轮转，主动齿轮再和从动齿轮啮合，把动力传递过去，让从动轴也跟着转。正是齿轮的啮合与旋转，才实现了熔体的输送和增压。通常齿轮用硬质合金或钢制成，保证强度和耐磨性，啮合时还能形成相对封闭的空间，主动齿轮旋转时，这个空间会变化，从而吸入和排出熔体。

滑动轴承负责支撑和导向轴，它的设计和材料选择很关键，好的轴承能减少轴与泵体的摩擦，提高泵的效率，延长使用寿命。轴封则是重要的密封部件，能防止熔融物料泄漏，也能阻挡外部杂质进入泵内，常见的有机械密封和填料密封，前者靠两个旋转密封面的液膜压力密封，后者靠填充物填补轴与密封件的间隙来密封。

此外，泵还配有冷却水环等加热冷却装置，能有效控制泵体内部温度，避免温度过高导致熔体变质或泵体损坏，还能根据生产需求调整熔体温度，满足不同工艺要求。
